Autodesk Inventor 2019 – ERRORE conflitto di stile
Problema:

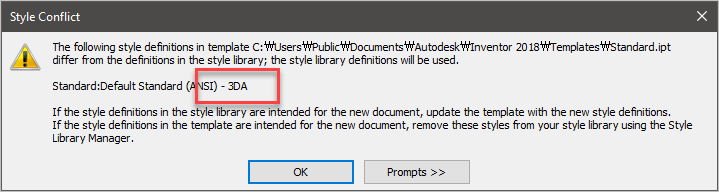

Inventor mostra il messaggio Conflitto di stile per “- 3DA” all’apertura di una nuova Parte o Assieme.
Autodesk Inventor 2019 – ERRORE conflitto di stile
Soluzione:
Il file Standard.xml deve essere modificato nella cartella Dati di progettazione:

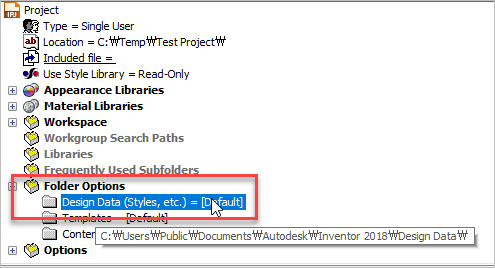

- Identificare la cartella Design Data corrente nella finestra di dialogo Progetti.
Nota: in [Default] verrà utilizzata la cartella definita in Opzioni applicazione > File > Dati di progettazione.
- Chiudere Inventor.
- In Esplora file di Windows, passare alla cartella Dati di progettazione situata nel passaggio precedente. Esempio: “C:\Users\Public\Documents\Autodesk\Inventor 2019\Design Data” ed individuare il file “standard.xml”
- Creare una copia di backup del file standard.xml. ( Dopo aver verificato che il file modificato funziona, cancellare il Backup. )
- Aprire standard.xml con Blocco note di Windows (o qualsiasi editor di testo ad esempio Notepad++ o DreamWeaver consiglio uno di questi ultimi in quanto piu’ facile la ricerca delle definizioni da modificare).
- Modificare tutte le ricorrenze dei 6 valori elencati sotto.
Nota: sono presenti più ricorrenze e tutte devono essere modificate.
ViewLabelVisibility-0="223" ViewLabelVisibility-1="223" ViewLabelVisibility-2="223" ViewLabelVisibility-3="223" ViewLabelVisibility-4="223" ViewLabelVisibility-5="223"
Sostituire ViewLabelVisibility-0=”223″ con ViewLabelVisibility-0=”0″
Sostituire ViewLabelVisibility-1=”223″ con ViewLabelVisibility-1=”0″
Replace ViewLabelVisibility 2=”223″ con ViewLabelVisibility-2=”0″
Sostituire ViewLabelVisibility-3=”223″ con ViewLabelVisibility-3=”0″
Sostituire ViewLabelVisibility-4=”322″ con ViewLabelVisibility-4=”0″Sostituire
ViewLabelVisibility-5=”223″ con ViewLabelVisibility-5=”0″Ripetere l’operazione fino alla fine del file.
Sostituire ViewLabelVisibility-1=”223″ con ViewLabelVisibility-1=”0″
Replace ViewLabelVisibility 2=”223″ con ViewLabelVisibility-2=”0″
Sostituire ViewLabelVisibility-3=”223″ con ViewLabelVisibility-3=”0″
Sostituire ViewLabelVisibility-4=”322″ con ViewLabelVisibility-4=”0″Sostituire
ViewLabelVisibility-5=”223″ con ViewLabelVisibility-5=”0″Ripetere l’operazione fino alla fine del file.
- Salvare standard.xml.
- Avviare Inventor e creare un nuovo documento.
Nota: se il problema persiste, ripristinare il file standard.xml dal passaggio 3 e avviare nuovamente questo processo.
Se nessuna delle soluzioni precedenti è possibile:
- Creare un nuovo file (parte/assieme/disegno) dal modello che consente di visualizzare il messaggio di errore 3DA.
- Eseguire File > Save Copy As Template.
- Sovrascrivere il modello iniziale.
- Chiudi il file
- Ripetere la creazione di un nuovo file dal modello appena salvato.
